晶间腐蚀是一种常见的局部腐蚀。腐蚀沿着金属或合金的晶粒边界或它的邻近区域发展，晶粒本身腐蚀很轻微，这种腐蚀便称为晶间腐蚀。这种腐蚀使晶粒间的结合力大大削弱，严重时可使机械强度完全丧失。例如遭受这种腐蚀的不锈钢，表面看起来还很光亮，但经不起轻轻敲击便破碎成细粒。由于晶间腐蚀不易检查，所以廷民设备的突然破十，它的危害性很大。不锈钢、镍基合金、铝合金、镁合金等都是晶间腐蚀敏感性高的材料。在受热情况下使用或焊接过程都会造成晶间腐蚀的问题。以晶间腐蚀为起源，在应力和介质的共同作用下，可使不锈钢、铝合金等诱发晶间应力腐蚀，所以晶间腐蚀有时是应力腐蚀的先导。
在通常腐蚀条件下，钝化合金组织中的晶界活性不大，但当它具有晶间腐蚀的敏感性时，晶间活性很大，即晶格粒与晶界之间存在着一定的电位差，这主要是合金在受热不当时，组织发生改变而引起的。所以晶间腐蚀是一种由组织电化学不均匀性引起的局部腐蚀蚀。此外晶界存在杂质时，在一定介质也也会引起晶间腐蚀。
不锈钢晶间腐蚀-10%草酸，不锈钢晶间腐蚀-硫酸&硫酸铁，不锈钢晶间腐蚀-65%硝酸，不锈钢晶间腐蚀-硝酸&氢氟酸，不锈钢晶间腐蚀-16%硫酸&硫酸铜，不锈钢晶间腐蚀-35%硫酸&硫酸铜，不锈钢5%硫酸腐蚀试验5% sulfuric acid test for stainless steel，煅制富镍铬轴承合金的晶间腐蚀-硫酸铁&硫酸，煅制富镍铬轴承合金的晶间腐蚀-氧化性盐&混酸，5XXX系铝合金晶间腐蚀-质量损失法 ，2XXX、7XXX铝合金晶间腐蚀，5XXX铝合金晶间腐蚀，用浸入氯化钠+过氧化氢溶液的方法评定可热处理铝合金的晶间腐蚀 )，2XXX系列铝合金剥落腐蚀敏感性(EXCO 试验) ，7XXX系列铝合金剥落腐蚀敏感性(EXCO 试验) ，5XXX系列铝合金的剥落腐蚀敏感性的外观评定(ASSET试验)，镍基合金晶间腐蚀-A法（硫酸&硫酸铁），镍基合金晶间腐蚀-B法（硫酸&硫酸铜），镍基合金晶间腐蚀-C法（盐酸法），镍基合金晶间腐蚀-D法（硝酸法）。

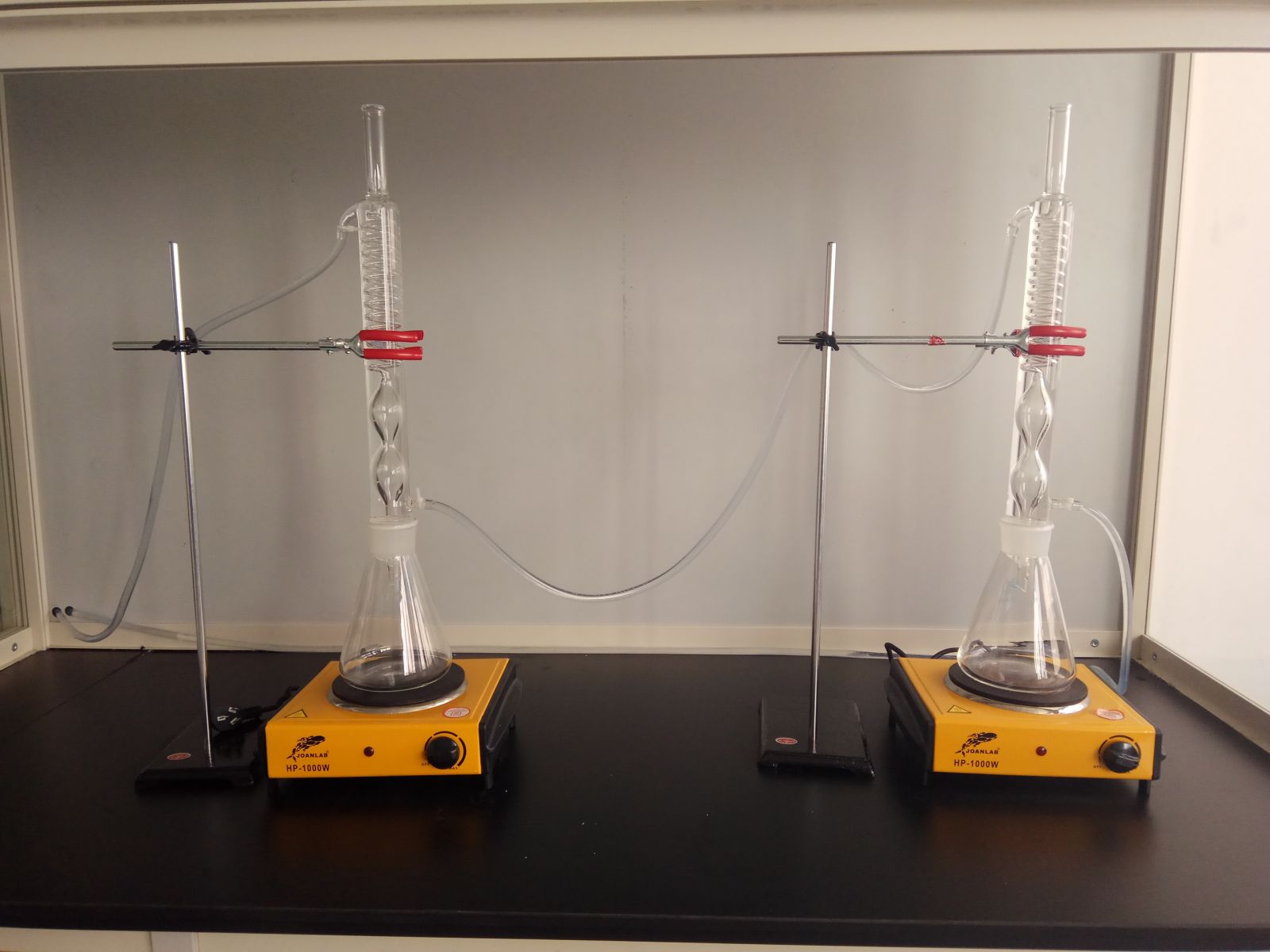

试块要求大于下面尺寸：
1.板/带材（型钢）：
厚度t＜4mm，80mm*20mm*t
厚度4mm＜t，80mm*20mm*（3~4mm）
2.棒/丝/管/焊管：L=80mm。T=t或T=3-5mm
数量：2个样品；
3.管15mm＜OD，4mm≤t，4pcs
| GB/T 4334-2008 method A | 金属和合金的腐蚀 不锈钢晶间腐蚀试验方法 |
| JIS G0571:2003 | 不锈钢的草酸侵蚀试验方法 |
| ASTM A262-14 method A | 奥氏体不锈钢晶间腐蚀敏感性检测规程 |
| ASTM A763-93 method W | 铁素体不锈钢晶间腐蚀敏感性检测规程 |
| GB/T 4334-2008 method B | 金属和合金的腐蚀 不锈钢晶间腐蚀试验方法 |
| JIS G0572:1999 | 不锈钢的硫酸-硫酸铁腐蚀试验方法 |
| ASTM A262-14 method B | 奥氏体不锈钢晶间腐蚀敏感性检测规程 |
| ASTM A763-93 method X | 铁素体不锈钢晶间腐蚀敏感性检测规程 |
| ISO 3651-2:1998 Method C | 不锈钢耐晶间腐蚀性的测定.第2部分:铁素体,奥氏体和铁素-奥氏体不锈钢--在含硫酸的介质中的腐蚀试验 |
| GB/T 4334-2008 method C | 金属和合金的腐蚀 不锈钢晶间腐蚀试验方法 |
| JIS G0573:1999 | 不锈钢的65%硝酸腐蚀试验方法 |
| ASTM A262-10 method C | 奥氏体不锈钢晶间腐蚀敏感性检测规程 |
| ISO 3651-1:1998 | 不锈钢耐晶间腐蚀的测定.第1部分:奥氏体和铁素奥氏体不锈钢--在硝酸介质中的质量损失的腐蚀试验(晶间腐蚀试验) |
| GB/T 4334-2008 method D | 金属和合金的腐蚀 不锈钢晶间腐蚀试验方法 |
| GB/T 4334-2008 method E | 金属和合金的腐蚀 不锈钢晶间腐蚀试验方法 |
| JIS G0575:1999 | 不锈钢的硫酸-硫酸铜腐蚀试验方法 |
| ASTM A262-14 method E | 奥氏体不锈钢晶间腐蚀敏感性检测规程 |
| ASTM A763-93 method Z | 铁素体不锈钢晶间腐蚀敏感性检测规程 |
| ISO 3651-2:1998 method A | 不锈钢耐晶间腐蚀性的测定.第2部分:铁素体,奥氏体和铁素-奥氏体不锈钢--在含硫酸的介质中的腐蚀试验 |
| ISO 3651-2-1998Method B (20h) | 不锈钢耐晶间腐蚀性的测定.第2部分:铁素体,奥氏体和铁素-奥氏体不锈钢--在含硫酸的介质中的腐蚀试验 |
| CB/T 3949-2001 | 船用不锈钢焊接接头晶间腐蚀试验方法 |
| GB/T 4334.6-2000 | 不锈钢5%硫酸腐蚀试验方法 |
| JIS G0591:2000 | 不锈钢的5%硫酸腐蚀试验方法 |
| ASTM G28-02 method A | 检测锻制高镍铬轴承合金晶间腐蚀敏感性试验方法 |
| ASTM G28-02 method B | 检测锻制高镍铬轴承合金晶间腐蚀敏感性试验方法 |
| GB/T 26491-2011 | 5XXX系铝合金晶间腐蚀试验方法 质量损失法 |
| GB/T 7998-2005 | 铝合金晶间腐蚀测定方法 |
| ASTM G110-1992(2009) | 用浸入氯化钠+过氧化氢溶液的方法评定可热处理铝合金的晶间腐蚀性能的规程 |
| ASTM G34-2001(2013) | 2XXX和7XXX系列铝合金剥落腐蚀敏感性试验方法(EXCO试验) |
| ASTM G66-1999(2013) | 目测5XXX系列铝合金的剥落腐蚀敏感性的试验方法(ASSET试验) |
| GB/T 15260-1994 | 镍基合金晶间腐蚀试验方法 |
