表示晶粒大小的尺度叫晶粒度。
|
GB/T 6394-2002 |
《金属平均晶粒度测定方法》 |
|
ASTM E112-2013 |
《金属平均晶粒度测定方法》 |
|
YS/T 347-2004 |
《铜及铜合金 平均晶粒度测定方法》 |
检测面积不小于160mm2或根据试样而定。
圆形试样：直径10-12mm或根据试样而定。
方形试样 ：10*15mm或根据试样而定。
晶粒度测定方法分为比较法、面积法和截点法三种。其中,比较法是常用方法。比较法不需要计算任何晶粒、截点、截距，是根据评级图测定晶粒度级别。标准评级图共分四个系列,分别称为系列图片Ⅰ、系列图片Ⅱ、系列图片Ⅲ和系列图片Ⅳ。
|

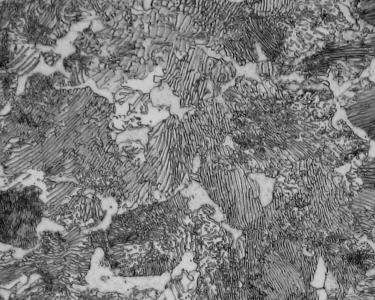

A系列图片Ⅰ |
无孪晶晶粒（浅腐蚀）100倍 |
 |
|

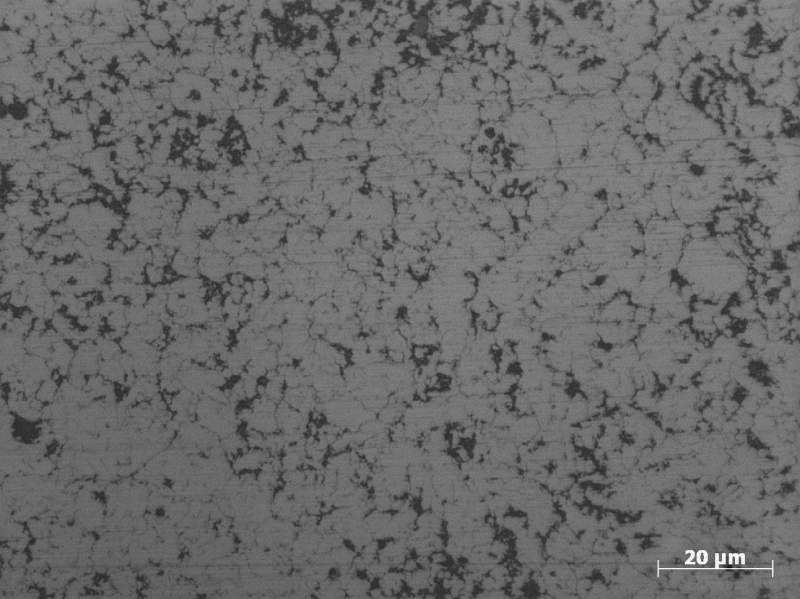

B系列图片Ⅱ |
有孪晶晶粒（浅腐蚀）100倍 |
 |
|

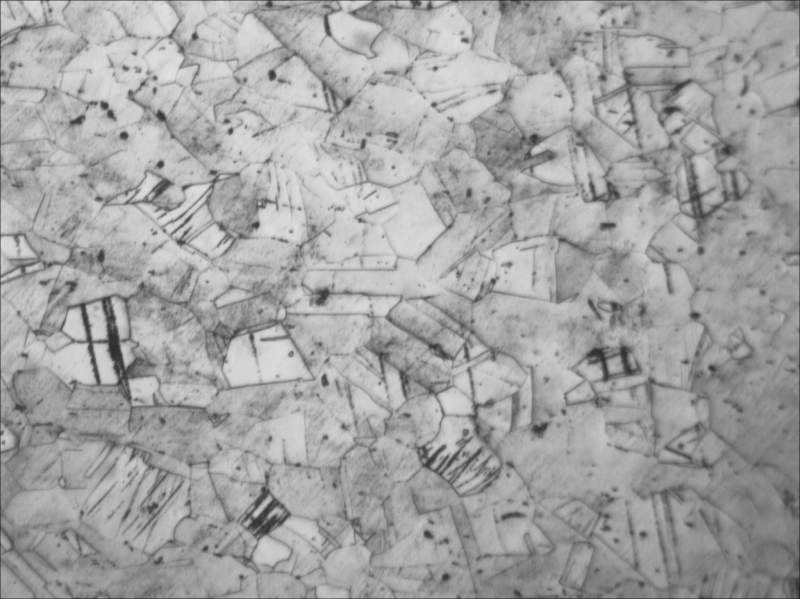

C系列图片Ⅲ |
有孪晶晶粒（深腐蚀）75倍 |
 |
|

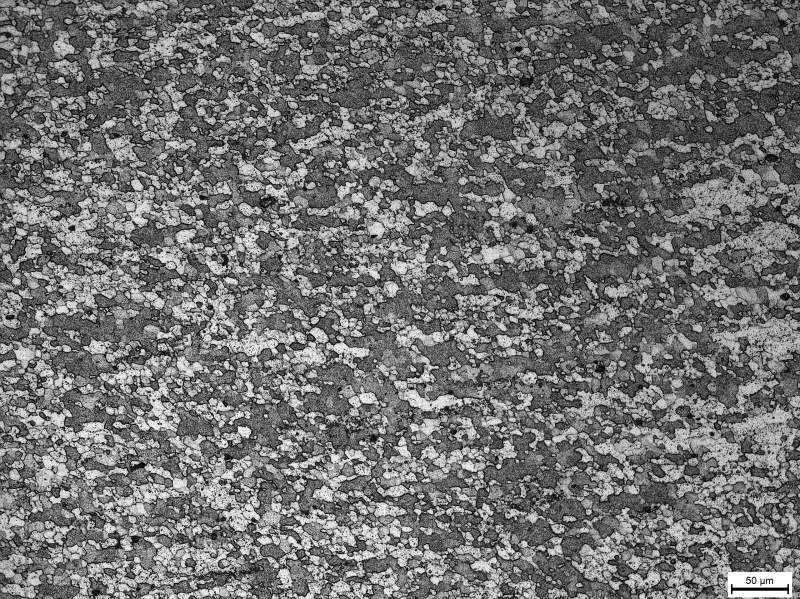

D系列图片Ⅳ |
钢中奥氏体晶粒（渗碳法）100倍 |
 |
