中性盐雾试验

  检测材质耐中性盐雾的性能

  各种金属、不锈钢、合金

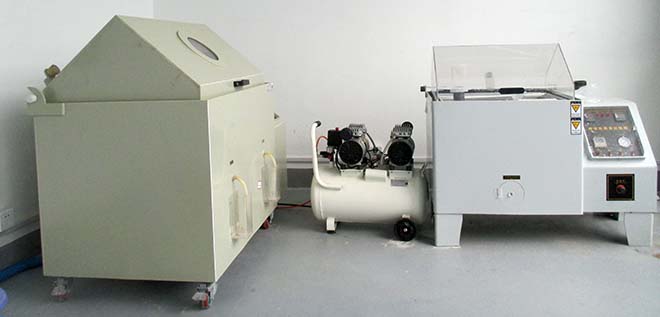

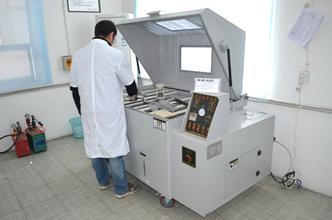

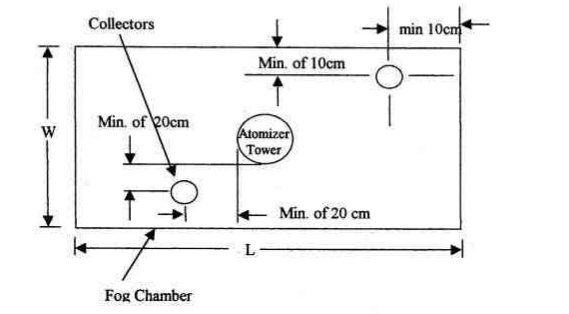

  中性盐雾试验（NSS：Neutral Salt Spray test）是在特定的试验箱内，将含有(5士0．5)%氯化钠、pH值为6.5～7.2的盐水通过喷雾装置进行喷雾，让盐雾沉降到待测试验件上，经过一定时间观察其表面腐蚀状态。试验箱的温度要求在(35±2)℃，湿度大于95%，降雾量为1～2mL/(h·cm2)，喷嘴压力为78.5～137.3kPa(0.8～1.4kgf/cm2)。

  中性盐雾是以5%氯化钠溶液作为腐蚀介质，对样品进行海洋周边环境气候下的腐蚀性试验。中性盐雾应用比较广泛，能够适用与金属及其合金、金属覆盖层、有机覆盖层、阳极氧化膜和转化膜等。在盐雾腐蚀三类（NSS、AASS、CASS）中属于腐蚀性最弱的一种。

  为了满足不同的试验目的，可以采用多种试验结果评价标准，如重量变化、显微镜观察、机械性能等。通常试验结果的评价标准，应由被覆盖层或产品标准提出。对一般试验，常规记载仅需考虑以下几方面：

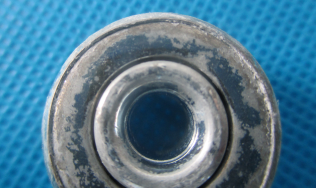

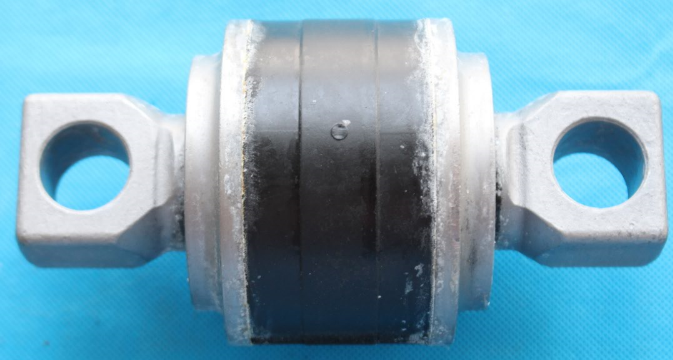

  a. 试验后的外观；

  b. 去腐蚀产物后的外观；

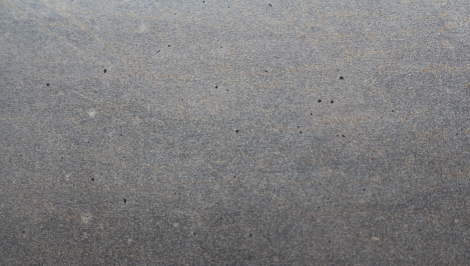

  c. 腐蚀缺陷，如点蚀、裂纹、气泡等的分布和数量。

  注：以上三方面可采用GB 6461—86《金属覆盖层对底材为阴极覆盖层腐蚀试验后的电镀试样的评级》所规定的方法进行评定。

  d. 开始出现腐蚀的时间。
