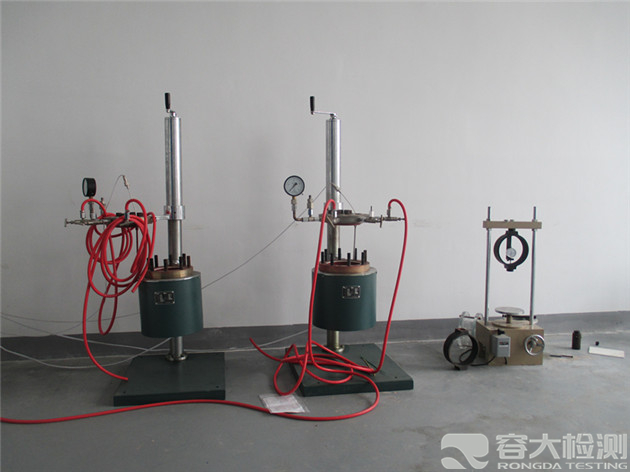

高温高压腐蚀试验

试验方案

试验标准

样品要求

备注

A法-标准拉伸

NACE TM0177-2005

GB/T4157-2006

ASTM G39-99

ISO 7539-2011

模拟工况试验

另提供图纸

温度：25±3°C

受力：屈服强度80%或用户自定

试验介质 ：

溶液A：氯化纳5%、冰乙酸0.5%、饱和硫化氢溶液

溶液B：氯化纳5%、冰乙酸0.23%、乙酸钠0.4%、饱和硫化氢溶液

评定：断裂及裂纹

B法-标准弯曲

美标（三点弯）：67.3mm*4.57mm*1.52mm
国标（两点）：宽15-25mm，长110mm-255mm，大加载应力（200MPa以上）试样，厚度要求0.8-1.8mm

C法-C形环

美标：外径≥15.9mm 国标：外径≥15mm具体参照图纸

D法-标准双悬臂梁

中美标：110mm*30mm*10mm

四点弯曲法

长110mm-250mm，宽15mm-50mm，厚度客供

GHSC硫化氢电偶腐蚀

NACE TM0177-2005

参考硫化氢试验条件

GHSC试验应按上述对SSC试验规定的要求进行，并满足下列附加的要求、选择和说明。
a)CRA试样与完全浸入试验溶液的非合金钢（即碳钢）形成电偶。按NACE TM0177-1996的要求，非合金钢的面积与浸湿的CRA试样的面积的面积比在应在0.5~1之间。加载夹具与试样和耦合的碳钢之间应电绝缘。对于特定应用的评定，CRA可以与在使用中将与之耦合的，低合金材料的试样耦合。
b)试验环境为NACE TM0177-1996的A溶液，其H2S分压为0.1MPa,温度为24℃±3℃。对于特定应用的评定，可采用E2.5中所述的SSC试验环境。
