覆膜金相

  现场金相复膜技术一般简称为复膜金相，即通过将预制的复型材料与金相试样贴合的方法取得部件金属微观组织形貌的复型技术。复型时， 先对选取的实验点进行磨制、抛光、腐蚀，然后用溶剂将已制好的复膜材料软化，使其具有一定的流动性，再使复膜片与金属面相接触，并加压使复膜面材料流动，以充满在磨面上图像的浮雕之间，从而复印出金相图像。复膜完后，将膜取回实验室进行观察，也可以对膜进行喷金，然后再观察分析。

  覆膜金相检验步骤:

 1) 复膜金相检测部位的选取；

 2) 复型材料的准备；

 3) 测试部位磨光—抛光—侵蚀；

 4) 金相覆膜：

  a) 在制备好的试样表面上滴一、二滴溶剂，所加溶剂要适量；

  b) 然后用摄子夹住 AC 纸盖于试样表面，并用拇指加适当压力，以使 AC 或有机玻璃与金属表面之间无气泡、无间隙，两者贴合紧密。加压时用力均匀且与有机玻璃片垂直，不要滑动，加压时间约 30s，加压时要使复型材料一角翘起，以便揭起复型材料。 再在复型材料上盖一张干净纸以遮挡现场的灰尘、异物。

  c) 静置一段时间，使复型材料充分干燥、硬化。 然后用摄子夹住复型材料翘起的一角，然后揭起，使之与金属表面分离，得到金相复型片。 将金相复型片包在镜头纸内或夹在干净纸本间。

  d) 对有机玻璃金相复型片可直接观察、拍照，也可再喷碳、铝、铬、金等材料后观察、拍照，以增大衬度，使微观组织显现得更清晰。为增大衬度，将 AC 纸金相复型片放在金相显微镜载物台上，再盖上反光镜片，即可进行观察和拍照。

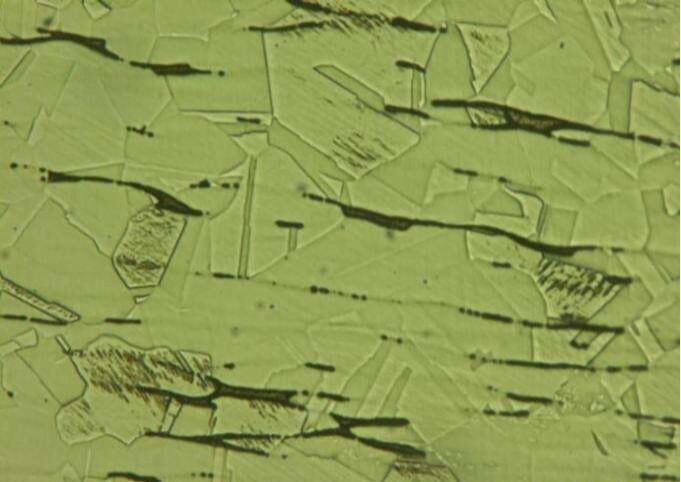

覆膜金相
