珠光体

  检测材料中的珠光体含量。

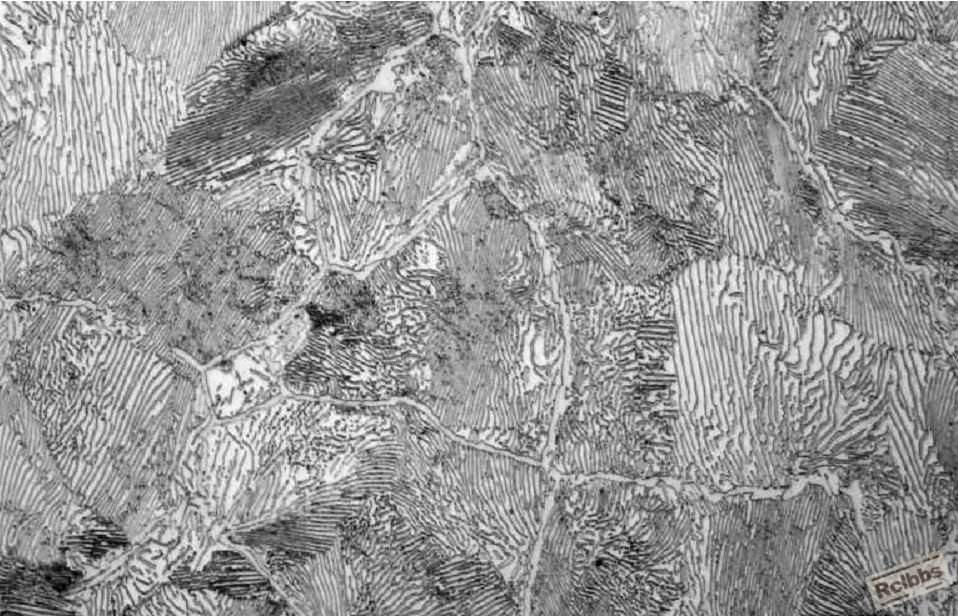

  珠光体是奥氏体（奥氏体是碳溶解在γ－Fe中的间隙固溶体）发生共析转变所形成的铁素体与渗碳体的共析体。其形态为铁素体薄层和渗碳体薄层交替重叠的层状复相物，也称片状珠光体。用符号P表示，含碳量ωc=0.77%。在珠光体中铁素体占88%,渗碳体占12%,由于铁素体的数量大大多于渗碳体,所以铁素体层片要比渗碳体厚得多。在球化退火条件下,珠光体中的渗碳体也可呈粒状,这样的珠光体称为粒状珠光体。

  奥氏体化温度、转变前奥氏体晶粒大小，只影响珠光体团的大小，对片层间距无影响。片状珠光体根据片间距的大小不同，可以分成珠光体、索氏体、屈氏体三类。在a1~650℃形成的珠光体片层较厚，在金相显微镜下放大400倍以上可分辨出平行的宽条铁素体和细条渗碳体，称为粗珠光体、片状珠光体，简称珠光体。在650~600℃形成的珠光体用金相显微镜放大500倍，从珠光体的渗碳体上仅看到一条黑线，只有放大1000倍才能分辨的片层，称为索氏体。在600~550℃形成的珠光体用金相显微镜放大500倍，不能分辨珠光体片层，仅看到黑色的球团状组织，只有用电子显微镜放大10000倍才能分辨的片层称为屈氏体。

  形成珠光体、屈氏体、索氏体的原因：

  1、片层间距随转变温度的降低而减小；

  2、片层间距的倒数与过冷度呈线性正相关关系；

  3、片层间距的细小程度受可能获得的驱动力限制。

 珠光体
