检测铸铁金属组织机构并分析缺陷。
GB T 226-1991 |
钢的低倍组织及缺陷酸蚀检验法 |
一般为250*板厚*20mm
锻造流线:金属热锻后会形成纤维组织,即塑性杂质延伸长方向呈纤维状分布,使金属组织呈一定的方向性,这种因锻造而使金属形成的具有一定方向性的组织称为锻造流线。
锻造流线也称流纹,在锻造时,金属的脆性杂质被打碎 ,顺着金属主要伸长方向呈碎粒状或链状分布;塑性杂质随着金属变形沿主要伸长方向呈带状分布,这样热锻后的金属组织就具有一定的方向性。流线分布可根据锻造工艺改进进行优化,良好的流线可以使锻件机械性能更好。相反,如果流线有重大缺陷,如乱流穿流 金属流线乱等现象出现,会影响的锻件力学性能。
锻造流线使金属性能呈现异向性,沿着流线方向(纵向)抗拉强度较高,而垂直于 流线方向(横向)抗拉强度较低。生产中若能利用流线组织纵向强度高的特点,使锻件中的流线组织连续分布并且与其受拉力方向一致,则会显著提高零件的承载能力。例如,吊钩采用弯曲工序成形时,就能使流线方向与吊钩受力方向一致,从而可提高吊钩承受拉伸载荷的能力。锻压成形的曲轴中,其流线的分布是合理的。

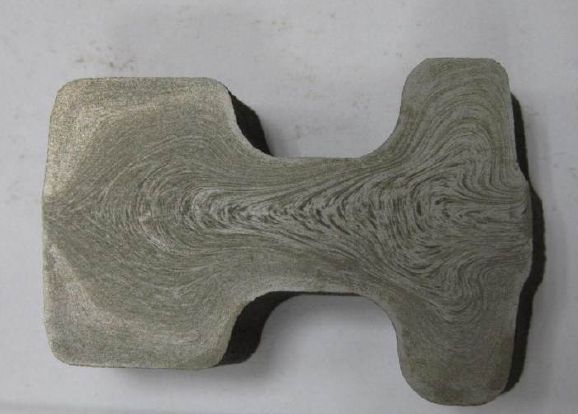

锻造流线
