显微组织

  检测金属组织结构并分析缺陷。

  磨面面积＜400mm2,高度15~20mm

  试样的显微组织检验包括浸蚀前的检验和浸蚀后的检验。浸蚀前主要检验试样中的夹杂物、石墨、裂纹、孔隙等及发现磨制过程中所引起的缺陷，浸蚀后主要检验试样的显微组织。

  显微组织评定方法：

1) 评定游离渗碳体和珠光体的放大倍数为400×，评定带状组织和魏氏组织的放大倍数为100×。

2) 标准视场直径80mm。

3) 评定采用与标准评级图相比较的方法。

4) 深度约为钢板厚度10%的2个表面层不检查。

5) 评级时应选择磨面上各视场中最高级别处进行评定。

6) 评定结果以级别表示，级别特征在相邻2级之间，可付上半级，必要时应注明系列字母，如1A、3B。

  显微组织评定原则：

1) 评定含碳量小于或等于0.15%低碳退火钢中的游离渗碳体，是根据渗碳体的形状、分布及尺寸特征确定。

2) 评定含碳量0.10%~0.30%低碳变形钢中的珠光体，要根据珠光体的结构（粒状、细粒状珠光体团或片状）、数量和分布特征确定。

3) 评定珠光体钢中的带状组织，要根据带状铁素体数量增加，并考虑带状贯穿视场的程度、连续性和变形铁素体晶粒多少的原则确定。

4) 评定珠光体钢过热后的魏氏组织，要根据析出的针状铁素体数量、尺寸和由铁素体网确定的奥氏体晶粒大小的原则确定。

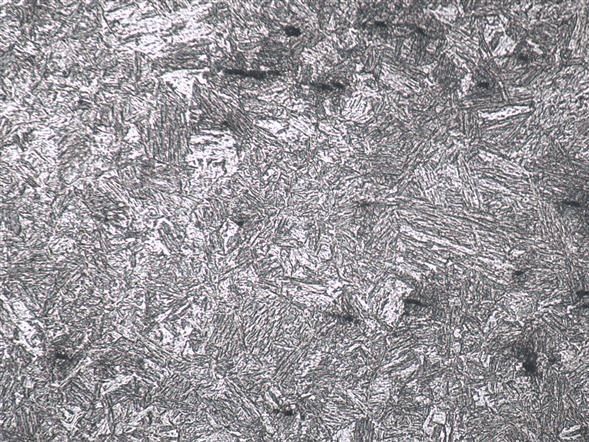

 常用金属材料的显微组织
