GHSC电偶腐蚀试验

发布日期:2017-09-18
GHSC电偶腐蚀试验
GHSC Galvanic Corrosion Test

  考核产品或金属材料耐酸性环境腐蚀性能

检测范围
Examination Area

  石油管道、压力容器、锅炉、液化气罐、阀门、法兰、焊缝、碳钢、不锈钢等金属材料、成品

试验简介
Test Profile

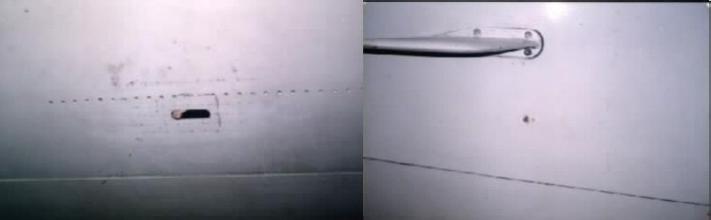

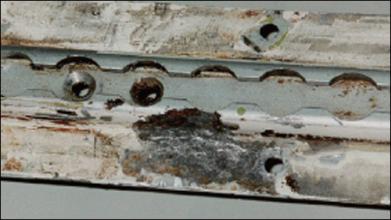

  电偶腐蚀实际上是宏观腐蚀电池的一种,产生电偶腐蚀应具有下列三个基本条件。

  ①存在离子导电支路:对大多数电偶腐蚀来说,腐蚀电解质主要是指凝聚在材料表面上含有某些杂质(氯化物、硫酸盐等)的水膜或溶液。腐蚀电解质必须连续的存在于不同材料之间,构成腐蚀电池的离子导电支路。

  ②存在不同自腐蚀电位的材料:电偶腐蚀的驱动力是两种材料之间的自腐蚀电位差。

  ③存在电子导电支路:两种不同材料的直接接触或通过其他导体连接,构成电偶腐蚀电池的电子导电支路。

  防止电偶腐蚀的方法有:

  (1)尽量避免电位差悬殊的异种金属作导电接触。

  (2)避免形成大阴极小阳极的不利面积比,面积小的部件宜用腐蚀电位较正的金属

  (3)电位差大的异种金属组装在一起时,中间一般要加绝缘片,垫片紧固不吸湿,避免形成缝隙腐蚀。

  (4)设计时,选用容易更换的阳极部件,或将它加厚以延长寿命;

  (5)可能时加入缓蚀剂或进行涂装以减轻介质的腐蚀,或加上第3块金属进行阴极保护等。

  GHSC试验应按要求进行,并满足下列附加的要求、选择和说明。

  a)CRA试样与完全浸入试验溶液的非合金钢(即碳钢)形成电偶。按NACE TM0177-1996的要求,非合金钢的面积与浸湿的CRA试样的面积的面积比在应在0.5~1之间。加载夹具与试样和耦合的碳钢之间应电绝缘。对于特定应用的评定,CRA可以与在使用中将与之耦合的,低合金材料的试样耦合。

  b)试验环境为NACE TM0177-1996的A溶液,其H2S分压为0.1MPa,温度为24℃±3℃。对于特定应用的评定,可采用E2.5中所述的SSC试验环境。

测试标准
Test Standard

  NACE TM0177-2005

  A:标准拉伸试验

  B:标准弯梁试验

  C:标准C形环试验

  D:标准双悬臂梁(DCB)试验

试样要求
Sample Requirement

  B法标准弯曲:美标(三点弯):67.3mm*4.57mm*1.52mm

  国标(两点):宽15-25mm,长110mm-255mm,大加载应力(200MPa以上)试样,厚度要求0.8-1.8mm,

  C法-C形环:美标:外径≥15.9mm 国标:外径≥15mm具体参照图纸,

  D法-标准双悬臂梁:中美标:110mm*30mm*10mm,

  四点弯曲法:长110mm-250mm,宽15mm-50mm,厚度客供。
